[ Polski ][ English ]Schnittstelle AnTherm/SolRad

SolRad4 (Sonnenstrahlung)

Ein Programm zur Berechnung von
Sonnenständen (Sonnenwege),
Bestrahlungsstärken (Sonnenbestrahlungsstärken)
von beliebig orientierten und geneigten Flächen
und Besonnungsdauern (Besonnungsstunden)
unter Berücksichtigung von Verschattungseffekten
(Horizontverschattung einschl. Reflexstrahlung).

AnTherm/SolRad-Schnittstelle

Für Kunden von AnTherm/SolRad besteht nun die Möglichkeit, den Einfluss sowohl der Sonneneinstrahlung als auch der langwelligen Zu- und Abstrahlung auf die äußeren Oberflächen einer Baukonstruktion in Hinblick auf Wärmedurchgang und Temperaturverteilung zu erfassen.

Aufgrund der Orientierungsabhängigkeit der Strahlungseinflüsse können verschiedene „Außenräume“ auftreten. So müsste z. B. der Raum „außen“ bei Berücksichtigung der Strahlungseinflüsse in die Raumbezeichnungen „Südwand vertikal“, „Westwand vertikal“ und „Schrägdach“ aufgegliedert werden. Diesen drei Räumen werden im Zuge der Auswertung dann drei verschiedene Tagesgänge der sog. Strahlungslufttemperatur und die zugehörigen Wärmeübergangswiderstände zugewiesen.

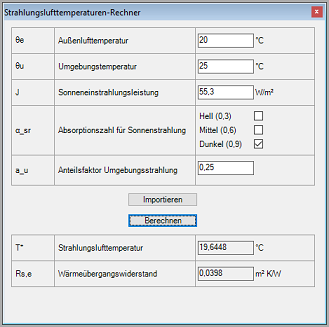

Die Strahlungslufttemperatur ist eine fiktive Temperatur, bei deren Verwendung sowohl der Einfluss der Sonneneinstrahlung als auch jener des langwelligen Strahlungsaustauschs berücksichtigt wird. Wird anstelle der Außenlufttemperatur in AnTherm die Strahlungslufttemperatur eingegeben, so bedeutet dies, dass nicht nur die Sonneneinstrahlung untertags sondern auch der langwellige Strahlungsaustausch zwischen den äußeren Oberflächen der Außenbauteile einerseits und sowohl dem Himmel als auch der terrestrischen Umgebung andererseits berücksichtigt werden. Die Verwendung der Strahlungslufttemperatur impliziert, dass die Absorptions- und Reflexionsvorgänge an den äußeren Bauteiloberflächen stattfinden. Das verwendete Verfahren vermag diese Vorgänge exakt wiederzugeben. Derzeit werden als äußere Randbedingungen für AnTherm Außenlufttemperaturen vom Benutzer eingegeben. Im stationären Fall ist dies jeweils ein Wert. Im instationären, periodisch eingeschwungenen Fall sind dies die 24 Werte eines Tagesgangs.

SolRad ab Version 4.1 und AnTherm ab Version 9.136.2 sind nun über eine Schnittstelle verknüpft.

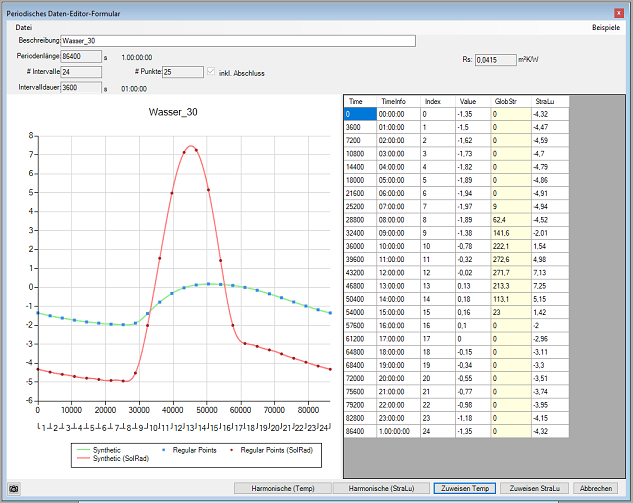

Die Tagesgänge der von SolRad berechneten solaren Bestrahlungsstärken (Globalstrahlungswerte in W/m²) am Gebäudestandort können für den gewählten Tag für jede in AnTherm modellierte Orientierung unter Verwendung des „Export“-Buttons aus SolRad exportiert werden.

Die exportierten Ergebnisdateien können in der Folge von AnTherm importiert werden, um daraus Strahlungslufttemperaturen und Wärmedurchgangswiderstände zu berechnen.

(Mehr...)



(ga)
